Иллюстрированная инструкция по теплоизоляции трубопровода

Скачать рекомендацию

Цель: Произвести теплоизоляцию трубопровода в котельной..

Теплоноситель: перегретый пар, t = 120 °C.

Подготовка материала Астратек для теплоизоляции трубопровода:

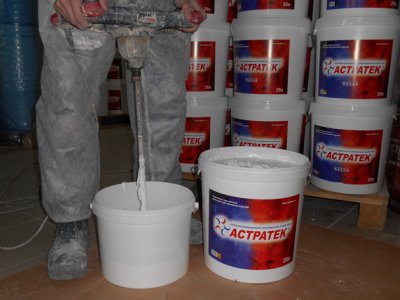

Открыть ведро с теплоизоляционным материалом, тщательно перемешать Астратек до получения однородной массы. Перемешивание теплоизолятора осуществлять вручную либо при помощи перемешивающей насадки на электрическую дрель. Скорость вращения при этом не должна превышать 150-200 об/мин.

Подготовка грунтовочного слоя:

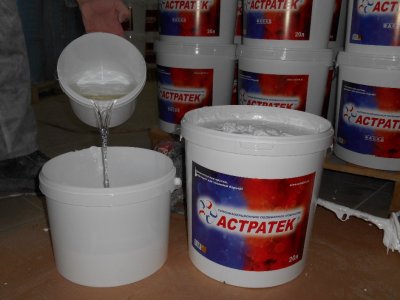

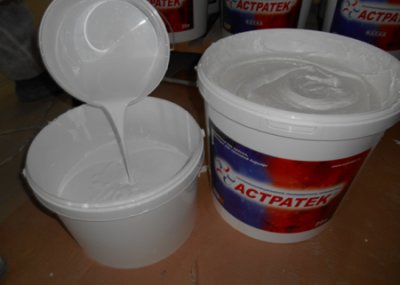

Для эффективной теплоизоляции трубопровод следует обработать грунтовочным слоем. Отлить жидкий теплоизолятор в отдельную ёмкость

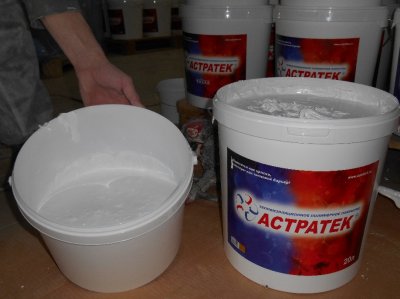

Разбавить водой (около 200 мл воды на 1 л материала)

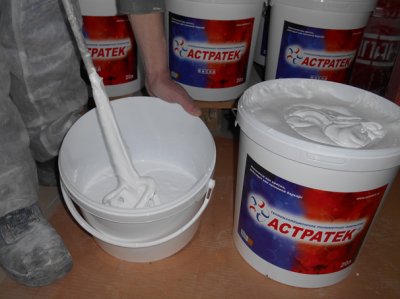

Перемешать состав для теплоизоляции трубопровода

У сверхтонкой теплоизоляции должна получиться консистенция жидкого молока

Подготовка поверхности трубы к нанесению жидкого теплоизолятора:

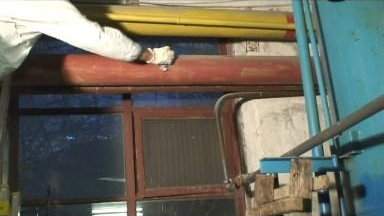

При необходимости очистить трубу от ржавчины и окалины механическим или ручным способом металлическими щётками, обеспылить поверхность.

Нанесение жидкой теплоизоляции на трубу:

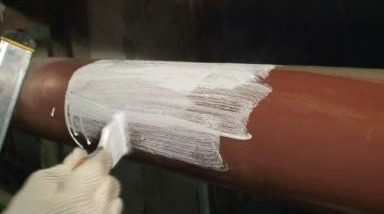

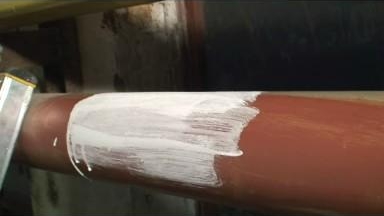

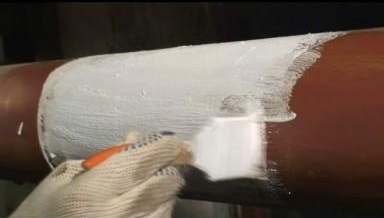

Нанести первый грунтовочный слой теплоизоляции Астратек на подготовленную поверхность трубопровода.

Дать трубе высохнуть не менее 8 часов при температуре +20°С. Если АСТРАТЕК используется в качестве грунтовки при температуре поверхности ниже +15°С время сушки увеличить до 24 часов.

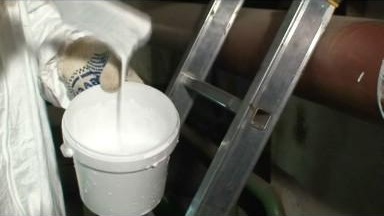

Подготовить раствор для нанесения на трубопровод основных слоёв теплоизоляционного материала в пропорции 40-50 мл чистой воды на 1 л Астратек. Полученный состав тщательно перемешать.

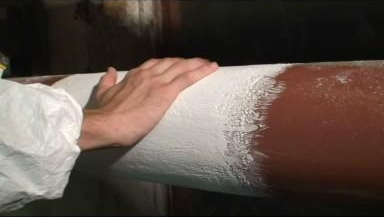

Наносить на трубу основные слои теплоизоляционного материала, соблюдая технологию межслойной сушки: при температуре +20°С и выше и относительной влажности не более 65% время сушки одного нанесённого слоя толщиной 0,3-0,5 мм составляет 24 часа, в случае понижения температуры или повышения относительной влажности воздуха время межслойной сушки необходимо увеличить в 2-3 раза. Полученный состав необходимо во время работы периодически перемешивать.

Итоговая толщина теплоизоляционного покрытия Астратек определяется методом теплотехнического расчёта. В данном примере на трубы, было нанесено 4 основных слоя покрытия (толщина около 2 мм).

Сверху обработанный Астратеком трубопровод можно покрыть акриловой краской. Для защиты теплоизоляционного материала Астратек от постоянного контакта с агрессивными средами рекомендуем нанести на трубу полиуретановое покрытие Уреплен.
